PRINCIPIOS DE FUNCIONAMENTO
Ao pressurizar a bomba, o lubrificante é enviado, sob pressão através da linha principal a um distribuidor mestre que distribui o
lubrificante aos distribuidores secundários, e dos distribuidores secundários aos pontos de lubrificação. (Em caso de sistemas com
poucos pontos onde há apenas um distribuidor, o mesmo distribui o lubrificante diretamente para os pontos de lubrificação).
O lubrificante ao fluir pelo distribuidorl é conduzido para um dos canais de um dos pistões de dosagem, comandado hidraulicamente pelo lubrificante, dando uma seqüência progressiva nos pistões seguintes.
A supervisão de funcionamento pode ser feita visualmente apenas com o indicador de ciclos acoplado em um dos pistões de dosagem, ou monitorado eletronicamente através da chave de ciclo acoplada no Indicador.
Bloqueando-se uma das saídas do distribuidor, toda a seqüência é interrompida. Este fato possibilita uma supervisão muito simples e segura de um sistema progressivo.

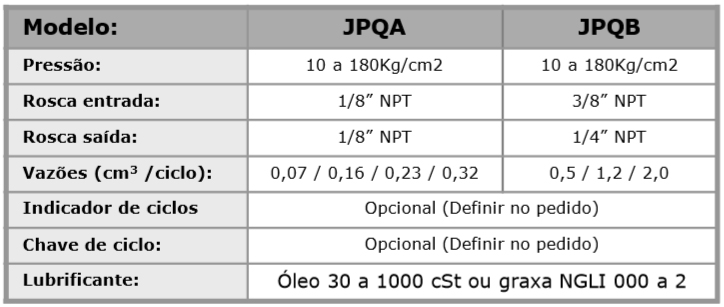

A vantagem do distribuidor progressivo modelos JPQ A e JPQ B é que pelo fato dos mesmos serem fatiados, permite uma maior gama de vazões e maior facilidade em caso de acréscimo ou diminuição de pontos de lubrificação.
